JD745X多功能水泵控制閥

公稱通徑 DN20-DN600，3/4′′-24′′

公稱壓力 1.0Mpa~10.0Mpa，150LB~600LB

適用溫度 -80℃~200℃

主要材質 WCB,304,316,316L等

產品介紹

      JD745X多功能水泵控制閥是安裝在高層建筑給水系統以及其他給水系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效的提高供水系統的安全可靠性。并將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。只需操作水泵電機啟閉按扭，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。

結構特點
      本產品由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。
      本產品的接管系統采用調節閥控制，通過設定調節閥的開度，可方便實現需要的各項控制參數，如主閥的開啟速度、緩閉速度等等。

工作原理
      當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。
設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。

工作特點
1、防止水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
2、操作方便，無需為閥門另配電控系統，閥門隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

功能與用途

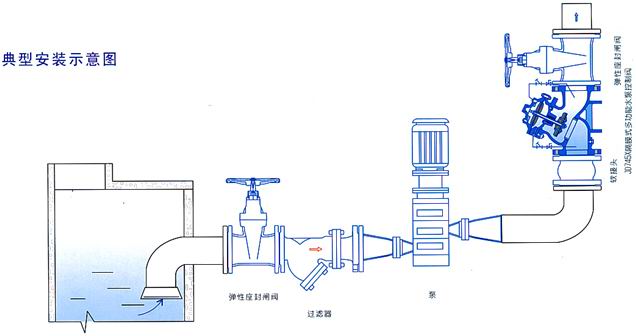

本閥門安裝在水泵出口端，順序?qū)崿F(xiàn)緩慢開啟、全開、速閉、緩閉等功能。
本產品用于高層建筑給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。

主要技術參數 公稱壓(Mpa)

殼體試驗壓力(MPa)

密封試驗壓力(MPa)

調壓范圍(MPa)

緩閉時間(S)

最低動作壓力(MPa)

適用介質

介質溫度(℃)

1.0

1.5

1.1

0.09-0.8

3-60
(可調)

≥0.07

水

0-80

1.6

2.4

1.76

0.15-1.4

2.5

3.75

2.75

0.2-2.0


主要零件材料 零件名稱

零件材料

閥體 閥蓋

WCB

閥座 閥盤

銅合金/2Cr13

密封圈 O型圈

丁腈橡膠

閥桿

2Cr13

彈簧

50CrVA

缸套 活塞(活塞型)

2Cr13

膜片(膜片型)

夾織物丁腈橡膠

調節閥 球閥

銅合金

過濾器

不銹鋼

部件列表：
1、主閥2、流量調節閥3、過濾器
