公稱通徑 DN20-DN600，3/4′′-24′′
公稱壓力 1.0Mpa~10.0Mpa，150LB~600LB
適用溫度 -80℃~200℃
主要材質 WCB,304,316,316L等
廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備，干燥及各種大型熱交換器等，特別適用于凝結水特大排量工作場和。
一、主要零部件材料表
|
零部件名稱 |
材料 |
|
閥體、閥蓋 |
WCB、WC6 |
|
浮球 |
不銹鋼 |
|
雙閥座 |
不銹鋼 |
|
控制架 |
不銹鋼 |

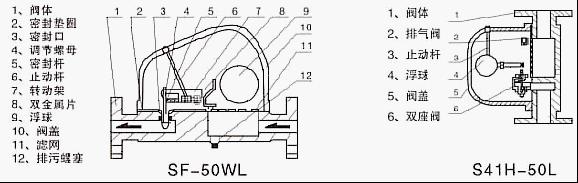

二、結構特點及工作原理
1、采用軋裝閥機械（新SCCV開關方式），具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
三、技術參數表
|
產品型號 |
公稱通徑DN（mm） |
連接方式 |
使用壓力（MPa） |
溫度（℃） |
外形尺寸 |
參數重量 |
|||||||
|
L |
L1 |
H |
H1 |
W |
|||||||||
|
SF-15/20/25WF |
15 |
法蘭 |
0~0.6 |
260 |
310 |
198 |
230 |
135 |
|
13 |
|||
|
SF-40/50WF |
40 |
法蘭 |
0~0.6 |
260 |
360 |
198 |
295 |
170 |
|
|
|||
|
|
|||||||||||||
|
S41H-50L |
50 |
法蘭（垂直式） |
0~1.0 |
260 |
320 |
160 |
|
250 |
160 |
|
|||
|
S41H-50W |
50 |
法蘭 |
0.01~1.0 |
260 |
270 |
160 |
|
250 |
324 |
|
|||
|
GM-25 |
25~50 |
法蘭 |
0.01~1.0 |
425 |
220 |
310 |
125 |
95 |
|
21 |
|||
|
GM6 |
40~80 |
法蘭 |
0.01~1.0 |
425 |
270 |
440 |
345 |
125 |
|
52 |
|||
|
GM8 |
80~100 |
法蘭 |
0.01~1.0 |
425 |
350 |
550 |
460 |
170 |
|
125 |
|||
