G49W(無襯里)、G49J(襯膠)三通隔膜閥

公稱通徑 DN20-DN600，3/4′′-24′′

公稱壓力 1.0Mpa~10.0Mpa，150LB~600LB

適用溫度 -80℃~200℃

主要材質 WCB,304,316,316L等

產品介紹

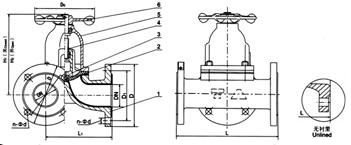

部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪

設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78
 一、用途

用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN1.0

二、材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵

三、測試

襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

四、結構特點

隔膜閥是一種特殊形式的截止閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失??；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

五、主要尺寸及重量

DN
mm

公稱壓力
MPa

工作壓力
MPa

L
（mm）

D
（mm）

D1
（mm）

n-φd
（mm）

F
（mm）

H1
（mm）

H2
（mm）

D0
（mm）

質量

25

1．0

1．0

160

96

115

85

4-14

108

120

66

5．5

32

180

118

135

100

4-18

138

157

96

8．5

40

200

135

145

110

4-18

147

167

96

12．5

50

230

150

160

125

4-18

167

192

96

17

65

290

182

180

145

4-18

194

229

165

24．5

80

310

210

195

160

4-18

212

252

230

33．5
